Světla
2. května 2001

Instalace svítilny vnitřního osvětlení před zpětné zrcátko

ve vozech Š105-136


Ve vozech Škoda 105-136 bývá většinou instalováno pouze jedno těleso vnitřního osvětlení, a to nade dveřmi řidiče. Toto těleso nedokáže osvětlit celý interiér a tak například při jízdě v noci spolujezdec nevidí na mapu. V současných autech se základní osvětlení snad ani jinde než ve stropě před zpětným zrcátkem nemontuje. Tak mě napadlo, že i ve škodovce by mohl být pod čalouněním stropu dostatečný prostor pro instalaci další svítilny. Po změření jsem zjistil že ano a tak jsem se vydal do obchodu s náhradními díly a těleso svítilny zakoupil, kupoval jsem jej na přelomu října a listopadu minulého roku a stálo 95,- Kč, není to sice ten stejný typ jako byl montován ve výrobě (liší se však pouze použitím šedého rámečku oproti původnímu průhlednému).

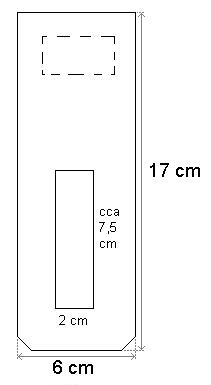

Nyní již k samotnému postupu instalace. Je třeba zakoupit těleso osvětlení, 5 W žárovku a cca 1 m kabelu (doporučuji použít značenou dvojlinku). Budeme také potřebovat malý kousek molitanu a cca 2 mm silnou destičku z tvrdé umělé hmoty (rozměrů dle nákresu), lze samozřejmě také použít i jiný materiál např. tenký plech. Do destičky vyřízneme podle nákresu otvor pro svítilnu a otvor na držák zrcátka a vyvrtáme dvě dírky pro šrouby (podle otvorů v držáku zrcátka). Tahem dolů sundáme zpětné zrcátko a vyšroubujeme oba šrouby držáku zrcátka, ke stropu přiložíme destičku a zpět přišroubujeme držák zrcátka. Na strop si vhodnou tužkou obkreslíme otvor v destičce. Po odšroubování destičky si do čalounění stropu ve vyznačeném obdélníku vyřízneme otvor ve tvaru X. Pod čalounění stropu vsuneme destičku a přišroubujeme držák zrcátka – zrcátko zatím nenasazujeme. Další činnosti doporučuji provádět s vyjmutou pojistkou číslo 1. Vyjmeme svítilnu nade dveřmi řidiče a nad čalouněním stropu protáhneme kabel od otvoru uprostřed stropu k otvoru nade dveřmi. K původní svítilně připojíme oba kabely (nejjednodušší je sejmout kabel vedoucí ke svítilně a do jeho koncovky vložit náš druhý kabel a poté nasadit zpět – tak jsem to udělal já a drží to dobře). Druhé konce kabelu připojíme na stejné kontakty druhé svítilny (pokud nemáte k dispozici konektory vhodné k připojení na druhou svítilnu lze kabely také pouze protáhnou otvorem v kontaktech a zajistit obtočením). Aby bylo možné spínat obě svítilny i druhou svítilnou ve stropě, připojíme ke zbylému třetímu kontaktu další tentokrát krátký kabel. Jeho druhý konec spojíme s karoserií, nejblíže jsou šrouby držáku zrcátka.

Po vyzkoušení funkčnosti svítilen přistoupíme k finální fázi a to připevnění druhé svítilny. Přidržíme si svítilnu u stropu a do otvoru zastrkáme kabely aby nám nebránili v dalším postupu. Kousek molitanu vhodné velikosti položíme na svítilnu nad kontakty a takto vložíme do otvoru v destičce (pozor na čalounění). Doporučuji protáhnou otvorem v destičce tenký provázek, kterým přitáhneme destičku i s čalouněním směrem dolů – svítilna pak půjde lépe vložit do otvoru.  Tento úkon chce sice trochu více šikovnosti nebo pomoc dalšího člověka, ale já jsem to dělal sám a šlo to celkem dobře. Nyní znovu vyzkoušíme zda svítilny fungují a pokud ano instalace je dokončena.

Vzhledem k tomu že jsem instalaci prováděl na začátku listopadu minulého roku myslím že již mohu říci, že tato úprava není zdaleka zbytečná a více světla v interiéru vůbec není na škodu.


Přeji mnoho kilometrů strávených za volantem Vaší škodovky, ať už využijete mého návodu k instalaci svítilny nebo ne.

Autor článku: OK (Ondřej Kleveta)
